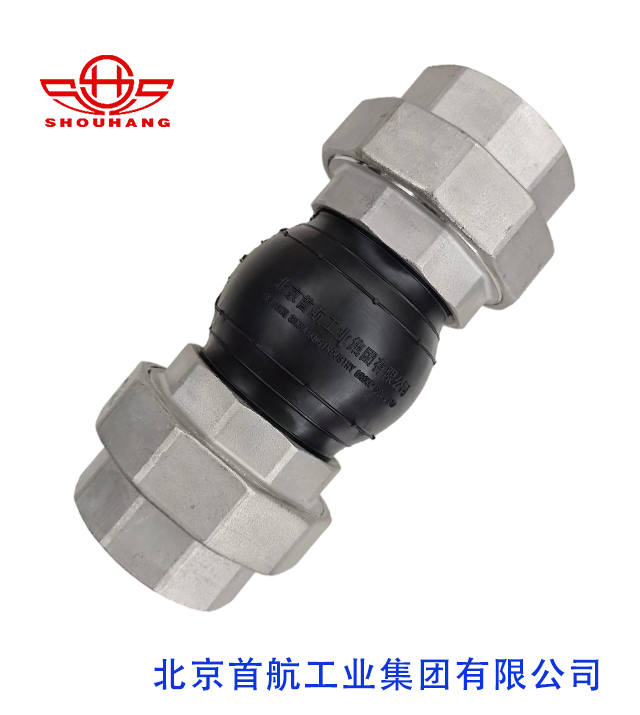

螺纹橡胶软接头的螺纹BSP、BSPP、BSPT、BSPF、RP、NPT、G螺纹核心区别

        在管道连接、液压气动等行业，螺纹选型直接影响密封可靠性和设备兼容性，BSP、NPT、G等螺纹常让人混淆，核心差异集中在标准体系、螺纹形态、密封方式三大维度，一文理清关键区别：

一、先搞懂核心分类：英标（55°牙型角）vs 美标（60°牙型角）

所有螺纹先按“牙型角+标准体系”划分，这是避免混用的关键：

- 英标体系：牙型角55°，包含BSP系列（BSP、BSPP、BSPT、BSPF）、Rp、G螺纹，遵循ISO/BS标准，多用于欧洲、亚洲、澳洲。

- 美标体系：牙型角60°，代表是NPT螺纹，遵循ASME标准，主要用于北美地区，与英标螺纹完全不兼容，需转换接头衔接。

二、7类螺纹逐一拆解：代号、形态、用途全明晰

1. BSP：英标管螺纹“总代称”

BSP是British Standard Pipe的缩写，并非具体螺纹型号，而是英制管螺纹的统称，涵盖圆柱（BSPP）和圆锥（BSPT）两大类型，后续细分代号均是其衍生版本。

2. BSPP：英标圆柱非密封螺纹（旧代号）

- 核心特征：圆柱形态（内外螺纹均平行），无天然密封能力，依赖垫圈、O型圈实现密封。

- 等同代号：ISO标准统一后，BSPP与BSPF（英制细牙平行螺纹）、PS等旧代号合并，现通用代号为G螺纹。

- 典型用途：低压管道、仪表接口、气动系统，仅起机械连接作用。

3. BSPT：英标圆锥密封螺纹（旧代号）

- 核心特征：圆锥形态（锥度1:16），靠螺纹变形+密封胶/生料带实现密封，牙型角55°。

- 等同代号：新标准中被R系列螺纹替代（R=锥外螺纹、Rc=锥内螺纹），旧称PT（日本）、ZG（中国）已淘汰。

- 典型用途：中高压液压、蒸汽管道，可与BSPP（G螺纹）组成“锥+柱”密封副。

4. BSPF：英标平行螺纹（已淘汰）

原指英制细牙平行螺纹，用于非密封接合，现随ISO标准化统一归入G螺纹范畴，仅在老设备图纸中可能见到该代号。

5. Rp：英标密封圆柱内螺纹

- 核心特征：55°圆柱形态，属于密封类螺纹，精度高于G螺纹，需与圆锥外螺纹（R）配合，靠密封胶辅助密封。

- 与G螺纹区别：Rp是密封内螺纹（过盈配合），G是非密封螺纹（间隙配合），二者牙型一致但公差、用途不同，不可混用。

6. G：ISO标准非密封圆柱螺纹

- 核心特征：55°圆柱螺纹，有内外螺纹（外螺纹分A/B级），仅起机械连接作用，密封依赖外部配件（如密封圈）。

- 本质定位：BSPP、BSPF等旧代号的统一替代款，是目前气动、低压水管的通用螺纹。

7. NPT：美标圆锥密封螺纹

- 核心特征：60°牙型角，锥度1:16，靠螺纹自身变形密封（需配合生料带/液态密封剂），与英标螺纹无兼容性。

- 典型用途：北美地区石油、化工、消防管道，压力适用范围广，注意区分NPT（一般密封）与NPTF（干密封，精度更高）。

三、关键区别速记表

代号 标准体系 螺纹形态 密封方式 核心用途

BSP 英标 统称     - - 英制管螺纹总分类

BSPP 英标 圆柱 依赖密封圈 低压非密封连接（现用G替代）

BSPT 英标 圆锥（1:16） 螺纹变形+密封胶 中高压密封（现用R/Rc替代）

BSPF 英标 圆柱 非密封 老设备非密封连接（归入G）

Rp 英标 圆柱（内螺纹） 密封胶+锥外螺纹配合 中压密封连接

G ISO/英标 圆柱 依赖密封圈 通用低压非密封连接

NPT 美标 圆锥（1:16） 螺纹变形+密封胶 北美地区密封管道
